地下水位水温监测仪

地下水位水温监测仪WH311采用新型大规模集成电路，支持48路信号输入。可带RS232/485通讯接口，U盘导出历史数据；可提供传感器配电；具有显示和记录功能，1秒~4分钟记录间隔时间任选，实时曲线显示，历史曲线追忆，棒图显示等。万和地下水位水温自动监测仪已经应用在新疆、贵州地质局、武汉地震局、西南工程等勘探现场，直接解决了地下水位监测困难的问题。

所属分类：

液位仪表

关键字：

地下水位水温监测仪

联系我们联系我们

产品详情
产品详情
技术参数
产品证书
相关案例

案例说明

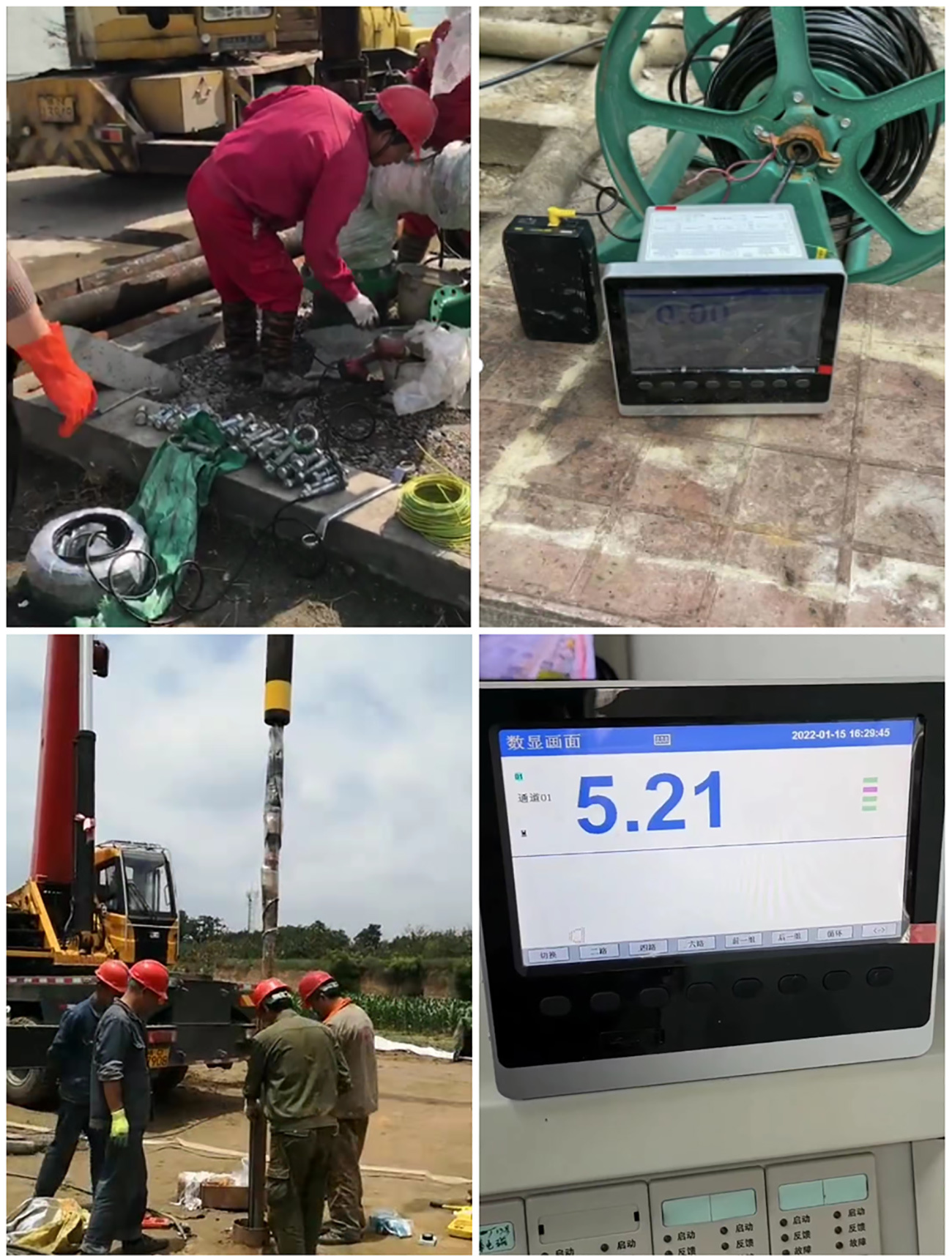

一、具体需求

单位：贵州省地质局111地质大队

工况环境：渔洞峡地热抽水试验，深井井深1000米，水温90℃以内。
监测需求：在抽水试验中实时显示深井水位，为计算地热资源开采提供依据；自动化监测，提高办公效率，降低人力投入；
保证数据的准确性，及时性和有效性；
保证在1000米水下，温度90℃以下的长期工作。

二、测量分析

深井水位监测因为其测量的特殊性,雷达液位计，超声波液位计等非接触的无法有效传输信号,磁翻板,气泡式测量深度限制。

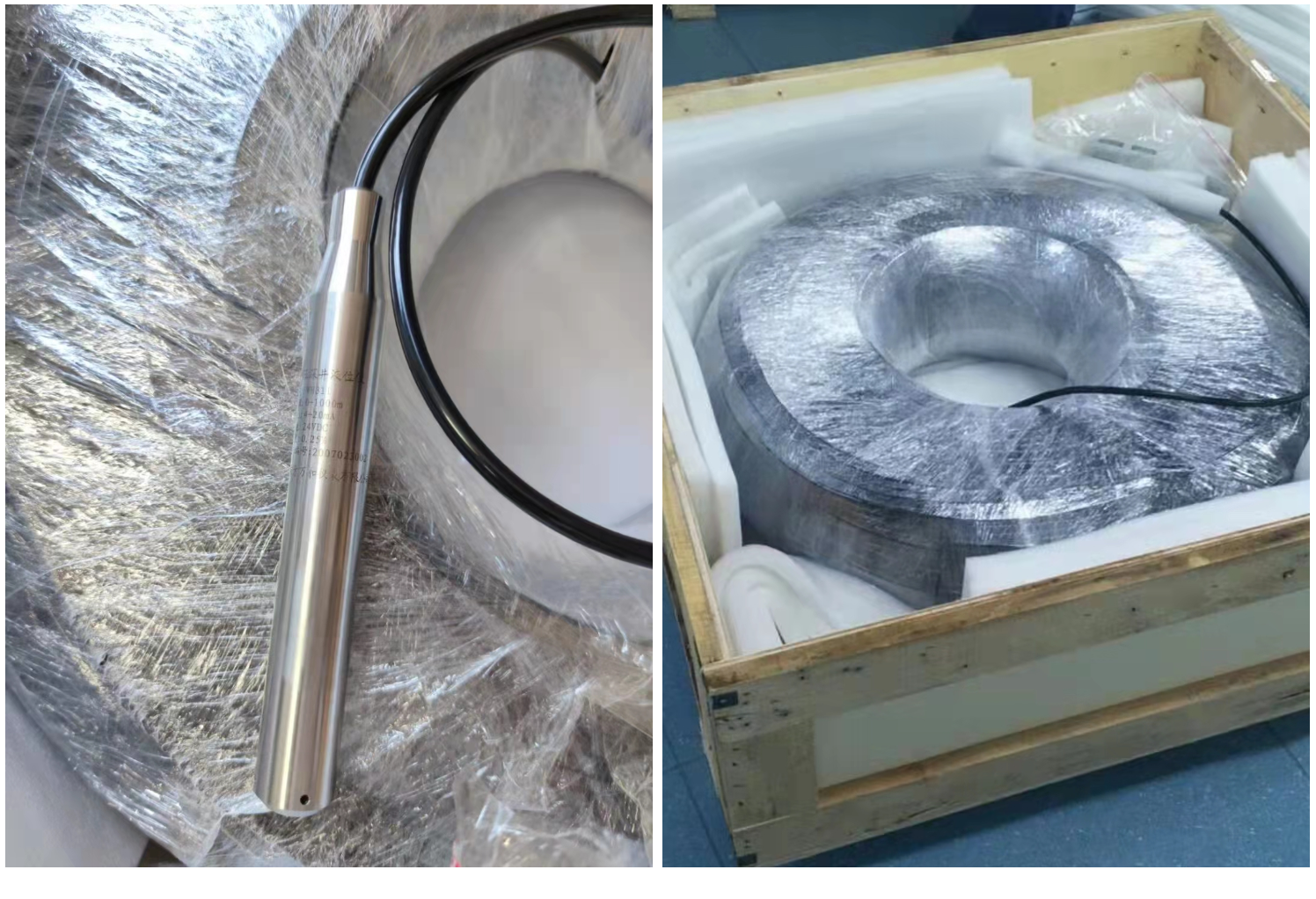

现在WH311深井探头采用激光静压式原理（激光标定零点满量程），大大简化了测量流程，降低现场数据采集的成本。WH311安装方便，只需在深井泵下井的时候液位探头固定在深井泵上方3-5米即完成安装。适用于深井水位测量监测，解决深井水位测量困难的问题，有以下几点满足用户需求：

1	元件结构	内置式监测元件：水位监测和水温监测由一个探头完成。
2	精确度	测量灵敏度和范围：既能精确的测量地下水位和温度的细微波动，又可以监测较大水位和温度波动范围。
3	防水性能	WH311探头知识产权产品的一体成型结构设计,保证在1000米水下正常工作，每一台都会通过20MPa防水测试(相当于水下2000米防水)；
4	钢丝电缆	信号传输采用聚氨酯级别的钢丝电缆(放的过程中,一定要注意对电缆的保护),确保温度液位测量信号实时的,高精度稳定的输出；
5	保护深井泵	实时显示深井水位，温度，并带有高低液位报警功能，可以和深井泵联动，实现低位停泵功能，防止深井泵干烧。
6	供电方式选择	三种供电要求可实现：提供AC 220V供电;DC 24V野外便携电池；探头内置电池（电量可满足探头长期工作的需求）
