液位温度一体式测量仪

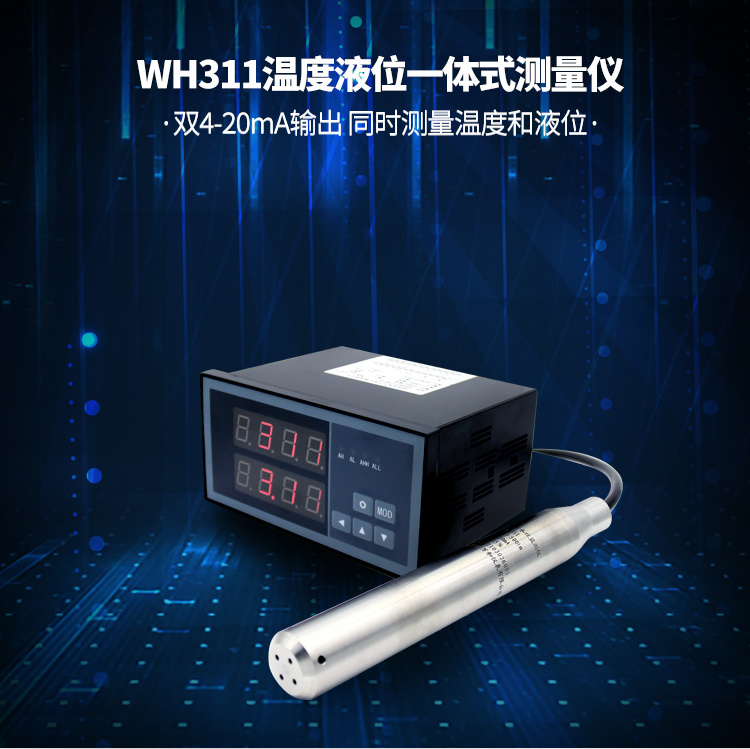

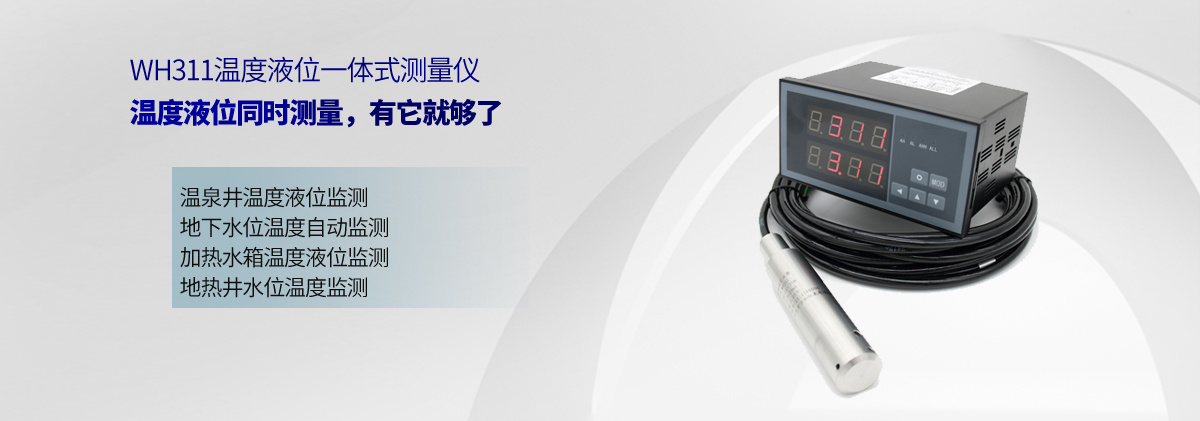

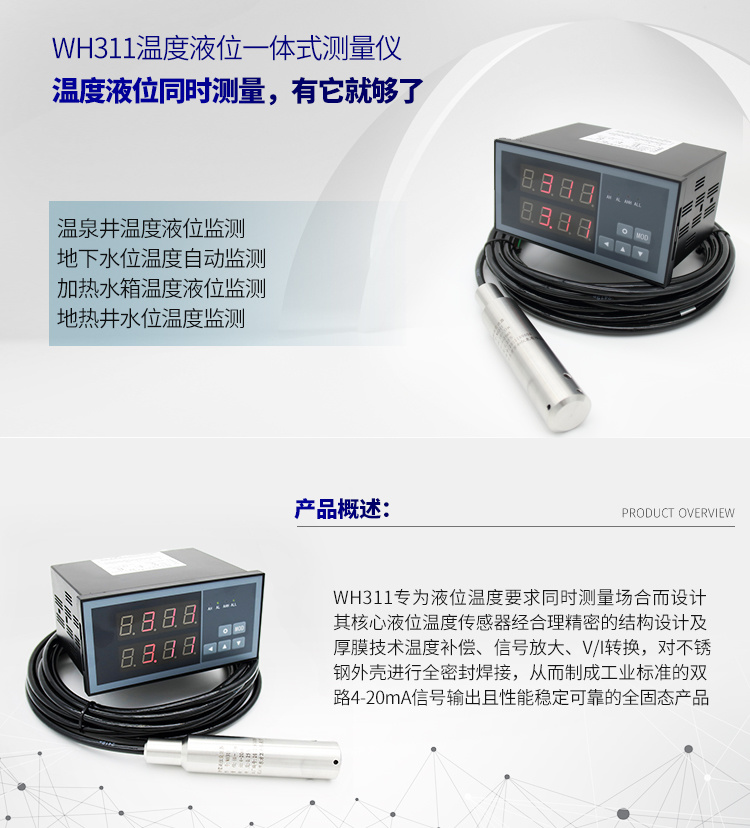

液位温度一体化变送器WH311-DZ 专为液位温度要求同时测量场合而设计，其核心部件采用万和中仪品牌液位温度传感器经合理精密的结构设计及厚膜技术温度补偿、信号放大、V/I转换，对不锈钢外壳进行全密封焊接，从而制成工业标准的双路4-20mA信号输出且性能稳定可靠的全固态产品。 WH311温度液位一体式变送器可同时测量介质的液位和温度，抗干扰双路4-20mA标准输出。

所属分类：

液位仪表

温度仪表

显示仪表

关键字：

液位温度一体式测量仪

联系我们联系我们

产品详情
产品详情
技术参数
产品证书
相关案例

三正半山温泉酒店温泉井水位水温监测解决方案

应用概述
温泉酒店的温泉水是酒店的特色之一。这就要求加强对温泉井水的监测，以便对合理用水进行指导。实时监测温泉井动水位的变化还有利于为温泉监测提供大数据支持。WH311深井温度液位一体式测量仪是一款超低功耗、IP68高防护等级，有线通信、多种传感器采集的监测设备。适用于环境恶劣的监测现场，可实现对地下井、消防安全、大坝健康、给排水管网等的数据采集、存储、报警及传输等综合功能，尤其适合地热温泉井并应用。

系统概述
WH311地下水水位测量仪依托深井水位传感器探头，具有建设速度快，实时远距离传输等优点，集前端检测，后端实时显示为一体，实现地下水位水温监测，可监测地下水的水位，水温等数据，配套无纸记录仪可实时记录数据，生成各种报表和曲线，为客户提供数据分析和决策依据。该系统是掌握地下水变化规律、了解地下水开采状况、指导地下水资源保护的重要手段。

应用挑战：
  1、复杂环境条件：设备经常面临高温、高压等复杂环境，需要仪表具有优良的抗干扰能力和耐用性。
  2、连续运行：系统需要不间断运行，因此监测系统必须具备高可靠性和稳定性，确保长时间连续监测。
  3、数据集成与实时性：需要对各类监测数据进行实时整合和分析，以便快速响应和调整，确保系统的安全和高效运行。
  4、需要高精度、高稳定性产品。
  5、维护难度：设备的维护难度高，监测仪表需要易于维护和检修，减少停机时间。

解决方案优势：
  1、高抗干扰能力：我们的仪表设计具有强大的抗电磁干扰能力，能够在设备周围稳定工作，确保数据的准确性和可靠性。
  2、耐用性和稳定性：采用高品质材料和先进制造工艺，仪表能够在高温、高压环境下长期稳定运行，减少故障率和维护成本。
  3、实时数据处理：配备高性能数据处理单元，能够实时采集、处理和显示监测数据，支持快速决策和响应。
  4、支持智能化系统集成：我们的解决方案集成了先进的传感器和智能控制系统，实现多参数的综合监测和控制，优化生产和传输过程。
  5、IP68防护等级，聚氨酯钢丝电缆抗拉抓力应对深水压力环境。
  6、便捷维护设计：仪表设计易于安装和维护，减少维护时间和成本，提升系统的整体运行效率。

测量分析

需求单位：东莞三正半山温泉酒店
工况环境:
三正半温泉酒店有3个温泉井，需要实时监测温泉井实时的液位和温度。要求如下：
1、实时显示温泉井液位值，并有低位停泵功能，防止深井泵空转干烧；
2、实时显示温泉水温值，为取温泉水提供数据支持。

一、需求分析

深井水位监测因为其测量的特殊性,雷达液位计，超声波液位计等非接触的无法有效传输信号,磁翻板,气泡式无法做这么深的量程。
现在WH311深井专用温度液位传感器探头采用激光静压式原理（激光标定零点满量程），并且内置了液位传感器和温度传感器（双传感器），可以同时监测深井的水位和温度，大大简化了测量流程，降低现场数据采集的成本。

WH311深井液位温度一体式测量仪安装非常方便，只需要在深井泵下井的时候将探头固定在深井泵上方3-5米即可完成安装。
特别适用于深井水位温度测量监测，解决了深井水位和温度测量困难的问题，有以下几点满足用户需求：

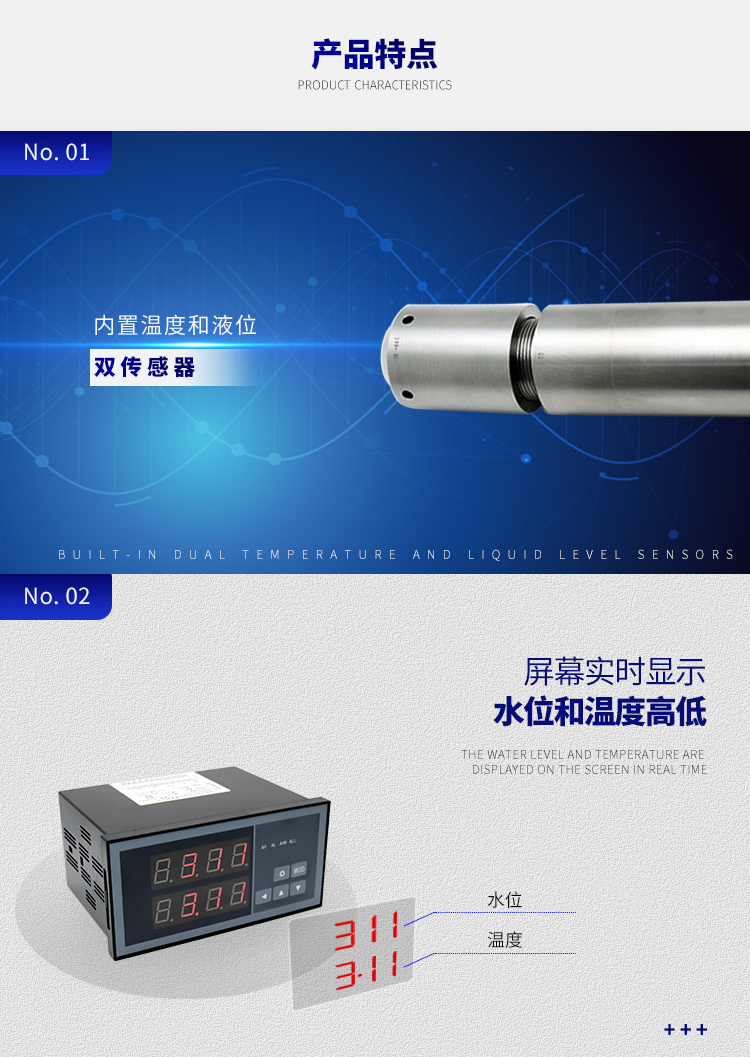

1	元件结构	内置式监测元件：水位监测和水温监测由一个探头完成。
2	精度等级	测量灵敏度和范围：既能精确的测量地下水位和温度的细微波动，又可以监测较大水位和温度波动范围。

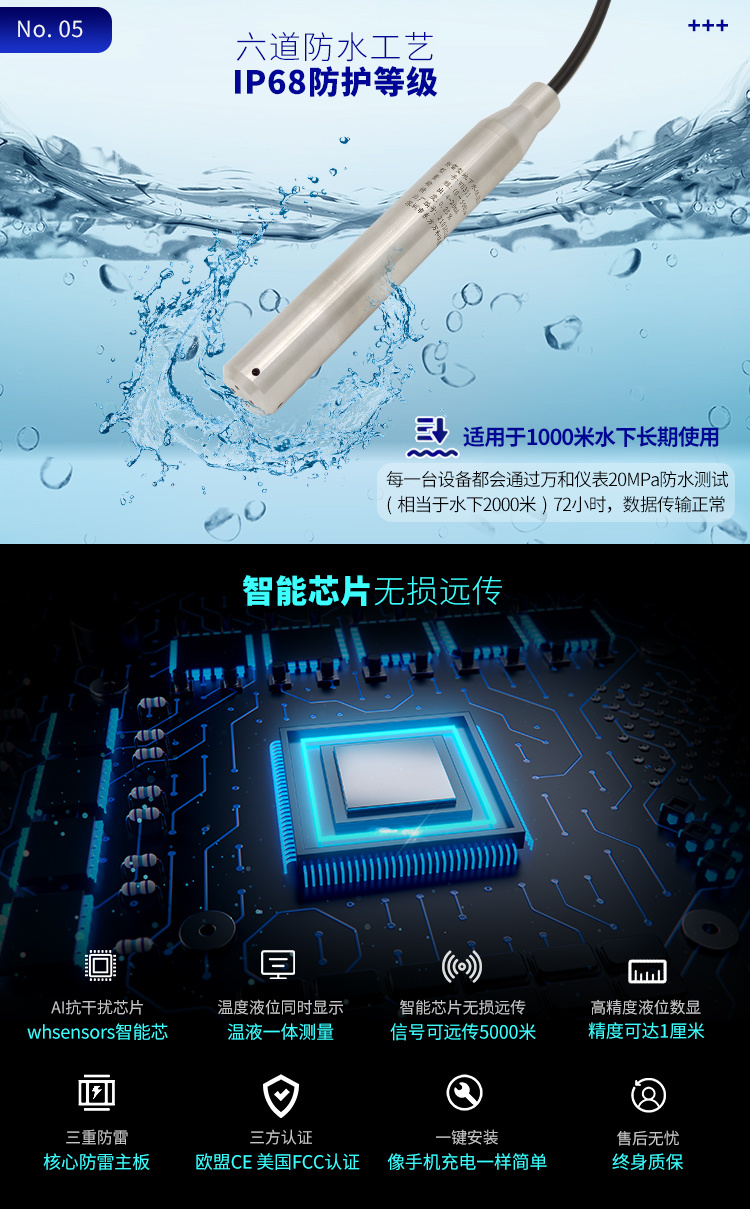

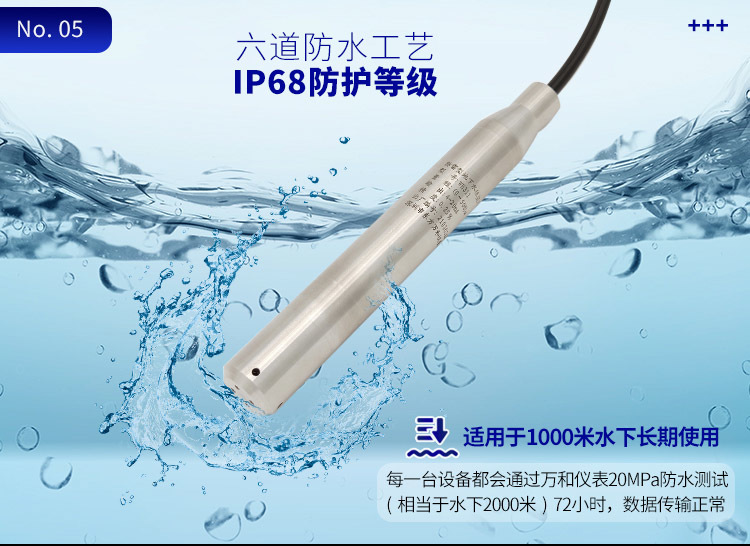

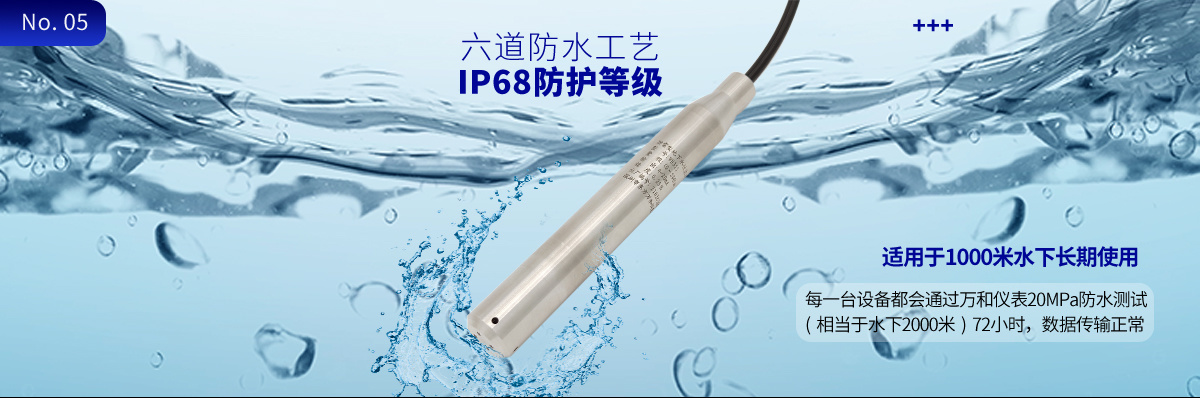

3	防水性能	WH311深井传感器探头全焊接的一体成型结构设计,保证在1000米水下正常工作，每一台设备都会通过20MPa防水测试(相当于水下2000米防水)。
4	钢丝电缆	信号传输采用高强度聚氨酯钢丝电缆(放的过程中,一定要注意对电缆的保护),确保温度液位测量信号实时的,高精度稳定的输出。
5	保护深井泵	实时显示深井水位，温度，并带有高低液位报警功能，可以和深井泵联动，实现低位停泵功能，防止深井泵干烧。
6	供电方式选择	AC 220V市电供电，方便用户安装。
